流量控制閥 VFSC-03
特點說明
- 同步保持分流/集流閥為滑閥芯，具有壓力補償效果，可用來在一個方向上分流並在相反方向集流。因具有同步保持特性，此類閥可以使兩個液壓缸在滿行程 結束時保持同步。當一個液壓缸到達行程終點，一個壓力補償的小流量會流進/流出另外一個液壓缸並使它也到達行程終。
- 根據閥的特性，在分流模式下，較大負載側分得較大流量。如果把執行器用剛性結構連一起，先動的執行器將會帶動後動的一起，從而產生空穴現象。 運行誤差將最終促使系統鎖死。如果機械結構並沒有將運行誤差考慮進去的話，將會發生損害事故。
- 在集流模式下，補償特性將會使低負載油路接收到更多的流量。如果沒有採用同步方案，執行器將會有累積誤差。
- 這種同步特性可以提供雙向的靜態誤差校正。
- 分流和集流的精度是相等的。
- 規格

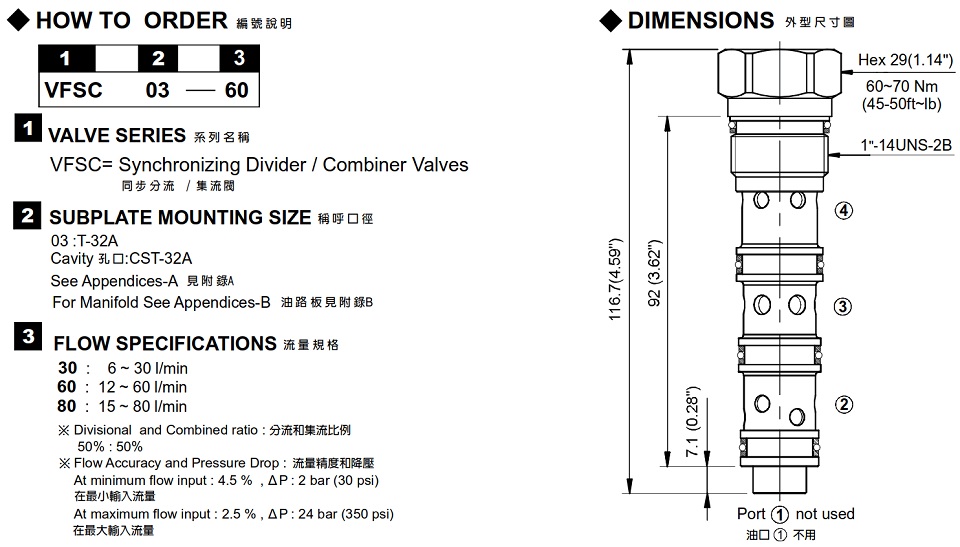

- 編號說明
| 型式號碼 | 最大壓力 (bar) | 流量 (lpm) | 重量 (kg) |
|---|---|---|---|
| VFSC-03 | 350 (5076 psi) | 12~80 ( 3.17~21.13 gpm) | 0.3 (0.68 Ibs) |
| 流體型式 | ISO VG 32, 46, 68 | ||
| 黏性 (cSt) | 10~400 (59~1854 SSU) | ||
| 操作溫度 (°C) | -30~100 (-22~212°F) | ||
| 污染標準 | ISO4406. 20/18/15 NAS1638. 9 | ||
